G841W(無襯里)/G941J(襯膠)電動隔膜閥

G841W(無襯里)、G941J(襯膠)電動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)

壓力等級:PN0.6、1.0、1.6


在線咨詢
021-66861950

G841W(無襯里)/G941J(襯膠)電動隔膜閥 介紹

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 襯里:無襯里、橡膠
 隔膜:橡膠
 閥瓣:鑄鐵、碳鋼
 閥桿:碳鋼
 電動裝置:組合件

測試

襯里層:電火花檢測
 試驗與檢驗按GB/T13297標準
 公稱壓力:PN(Mpa)閥體:PN×1.5
 密封:PN×1.1

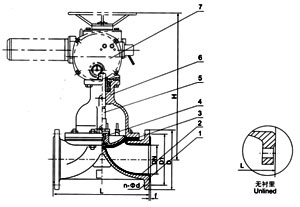

 01.jpg  部件列表: 1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、氣缸蓋 10、上閥桿 11、手輪 設計與制造:GB122239
 結構長度:GB12221、JB1688
 法蘭連接尺寸:GB4216、JB78

主要尺寸及重量

DN
       mm
公稱壓力
       MPa
工作壓力
       MPa
L
       (mm)
D
       (mm)
D1
       (mm)
n-φd
       (mm)
f
       (mm)
h
       (mm)
型號輸出力矩啟閉時間質量
150.60.612595654-142
20135105754-142
25145115854-1424445Z5-18/16501740
321601401004-182457Z5-18/16502042
401801501104-183466Z5-18/16501445
502101651254-183480Z10-18/16502050
652501851454-183517Z10-18/161502860
803002001604-183539Z10-36/251001670
1003502201808-183576Z10-36/251001780
1254002502108-183634Z15-18/2515032104
1504602852408-223660Z15-18/2515053125
2000.45703402958-224860Z20-18/2520053180
25068039535012-224 Z20-18/2520053280
30079044540012-2241003Z20-18/2530045434
35090050546016-224 ZD30-36a30045
400100056551516-254
