氣動隔膜閥

G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型)

用途:G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型)專用于控制非腐蝕性或一般腐蝕性介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。

適用溫度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照襯里和隔膜材料)

壓力等級:PN0.6、1.0、1.6


在線咨詢
021-66861950

G6B41W(無襯里)/G6B41J(襯膠)氣動隔膜閥(常開型) 介紹

適用范圍

當前隔膜閥廣泛地應用于城建、化工、冶金、石油、制藥、食品、飲料、環保中。

材料

閥體:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 閥蓋:鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
 襯里:無襯里、橡膠
 隔膜:橡膠
 閥瓣:鑄鐵、碳鋼
 氣缸:球墨鑄鐵
 活塞:碳鋼
 閥桿:碳鋼
 手輪:鑄鐵

測試

襯里層:電火花檢測
 試驗與檢驗按GB/T13297標準
 公稱壓力:PN(Mpa)
 閥體:PN×1.5
 密封:PN×1.1

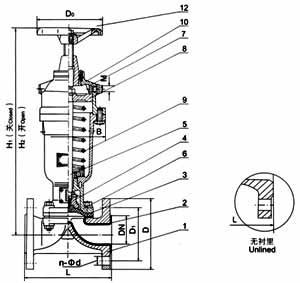

 01.jpg  部件列表:1、閥體 2、閥體襯里 3、隔膜 4、閥瓣 5、下閥桿 6、閥蓋 7、氣缸 8、活塞 9、彈簧 10、氣缸蓋 11、上閥桿 12、手輪 設計與制造:GB122239
 結構長度:GB12221、JB1688
 法蘭連接尺寸:GB4216、JB78

主要尺寸及重量

DN
       mm
公稱壓力
       MPa
工作壓力
       MPa
L
       (mm)
D
       (mm)
D1
       (mm)
n-φd
       (mm)
F
       (mm)
H1
       (mm)
H2
       (mm)
D0
       (mm)
B氣源壓力
       MPa
氣源接頭
       in
耗氣量
       cm3
質量
150.60.612595654-142
20139105754-142
25145115854-142306320120940.410×12.395×1027.5
321601401004-1824104301401200.412×1.256.082×10214.5
401801501104-1834154351401200.412×1.256.082×10216
502101651254-1834634881601850.412×1.251.235×10224.5
652501851454-1836206601602450.516×1.53.725×10230
803002001604-1836276872002450.516×1.53.725×10351.5
1003502201808-1837197692403300.516×1.59.458×10386.5
1254002502108-1838048723203800.520×1.51.409×104133
1504602852408-22392010003204700.520×1.52.868×104196.5
2000.45703402958-224114512654004700.520×1.54.619×104279.5
25068039535012-224
